智能型气体发生器（甲苯）FSQ-JB-002技术特性
|
型号 参数 |
智能型气体发生器FSQ-JB-002 |
|
|
发生器流量范围 |
0.5～2L/min |
|
|
定时范围1 |
1s～9h59m59s |
|
|
定时范围2 |
1s～9h59m59s |
|
|
电源 |
AC，单相220V/50Hz |
|
|
最大功耗 |
40W |
|
|
重量 |
8kg |
|
|
外型尺寸 |
宽×深×高 |
420×300×250H mm |
结构特征与工作原理
1．结构特征

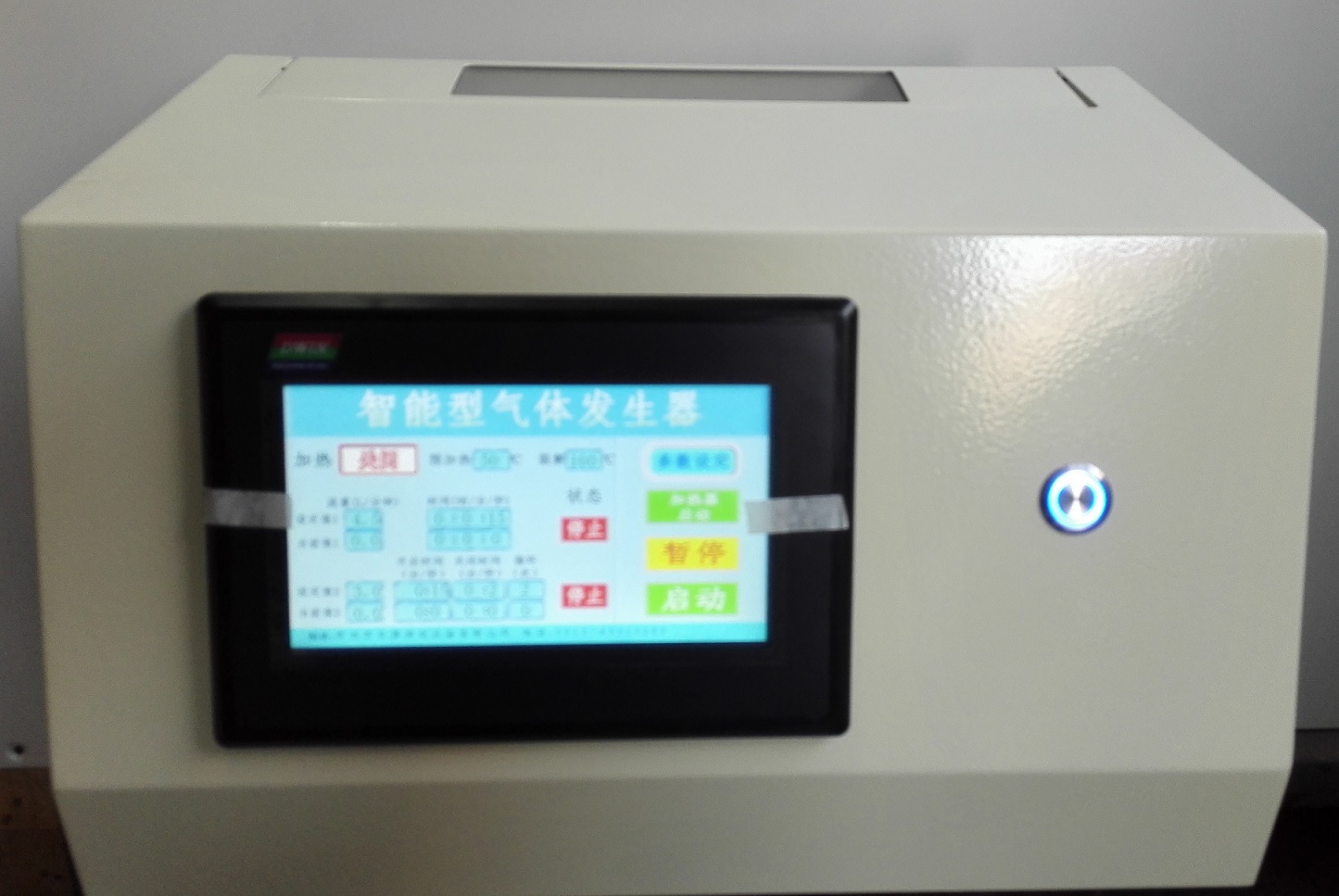

如图l所示，发生器由机箱、气体发生器玻璃管、真空泵、流量控制器、触摸显示屏、CPU板及电源板等几大部件组成。机箱采用薄不锈钢板折弯、拼装焊接而成，表面除锈处理后作白色烤漆。
发生器采用了自锁流量控制系统，传感器的流量的寿命。并采用触摸屏进行控制，方便直观。
2．工作原理
本发生器采用负压系统，防止气体发生器玻璃管的泄漏。空气从流量控制器——气体发生器玻璃管——真空泵——电磁阀——输出带有甲苯的气体。
